滴定模式的玻璃纖維外涂系統中，滴液傳感器是保障浸潤劑穩定供應的核心監測部件

核心作用

實時監測浸潤劑的滴液狀態（是否正常滴落、是否斷液 / 溢液），并聯動控制系統實現自動預警或調節，避免因浸潤劑供應異常導致紗線缺油 / 過油。

詳細描述

1. 結構與安裝

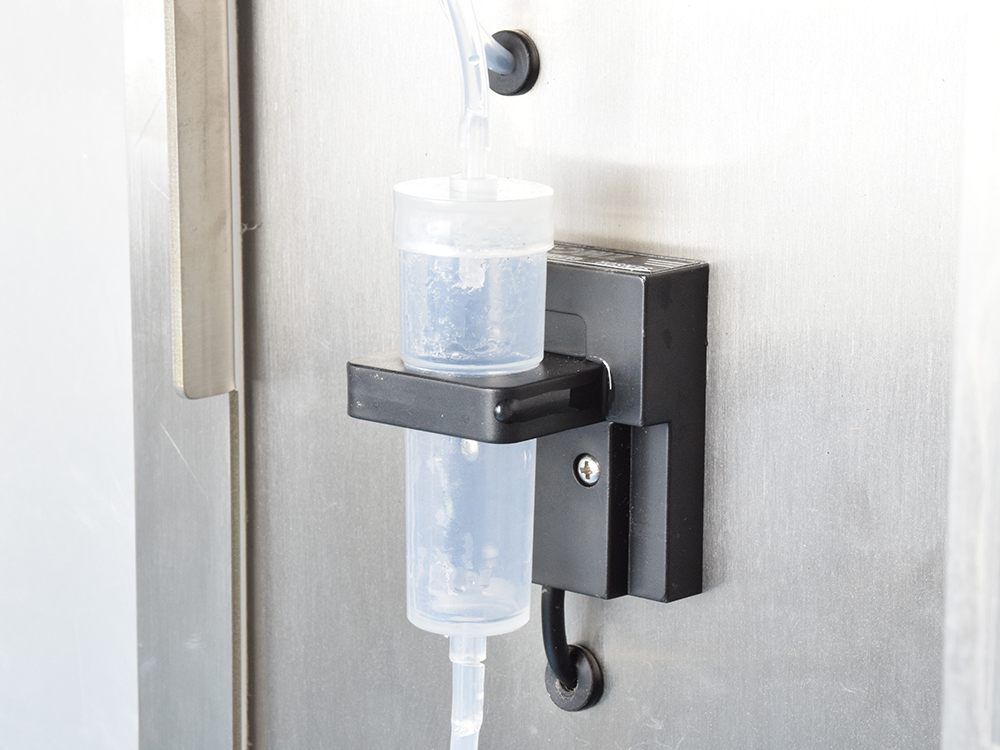

通常采用光電式傳感器（部分場景用電容式），由發射端、接收端組成，安裝在儲液容器出口與油槽之間的導油管路徑旁（如圖 1 中儲液瓶下方的黑色部件，包含紅 / 綠指示燈）。傳感器會對導油管內的滴液區域形成 “檢測光路 / 電場”。

2. 工作原理

當浸潤劑正常滴落時，液滴會遮擋光電傳感器的光路（或改變電容值），傳感器每檢測到 1 次遮擋，就記錄 1 滴液；

若滴液頻率低于預設閾值（如蠕動泵設定 10 滴 / 分鐘，但實際＜5 滴 / 分鐘），判定為斷液；若滴液頻率過高或持續遮擋光路，則判定為溢液 / 管路堵塞。

3. 功能特點

高精度檢測：可識別直徑≥0.5mm 的液滴，響應時間＜100ms，適配玻璃纖維高速拉絲的生產節奏（拉絲速度通常＞1000m/min）；

聯動控制：檢測到異常后，會觸發設備的聲光報警（如圖 1 的紅燈亮起），同時向蠕動泵發送信號（如斷液時提高泵速、溢液時降低泵速），實現閉環調節；

適應性強：可兼容不同粘度的浸潤劑（粘度范圍 50-500mPa?s），通過調整傳感器的靈敏度閾值，避免因浸潤劑粘稠度變化導致的誤判；

非接觸式監測：無需接觸浸潤劑，避免污染助劑或因腐蝕損壞傳感器，使用壽命可達 1-2 年。
